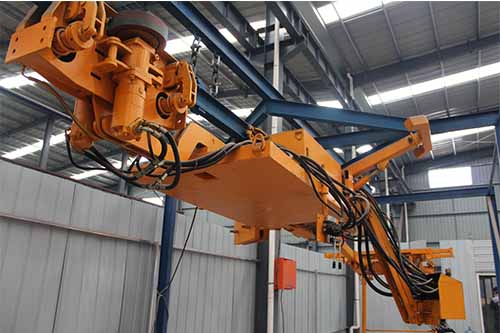

机载支护主要由顶梁架、连接器、主架、油缸翼架旋转油缸、插装双向锁、高压油管路、分流集流阀、溢流阀、控制操作阀等组成。工作时,用综掘机的原油泵供油,经溢流阀到操作阀,然后到分集流阀分流,进入双向锁,双向锁打开后进入油缸,依次将机载临时支护主架升起,顶架升起,然后主架升高到巷道设计高度并将顶梁架接顶,最后将综掘机闭锁,实行支护作业。
1.支护面积大,初撑力和工作阻力大.
2.可在低顶巷道的工况下,顺利翻转打开和收拢.
3.结构紧凑,布局合理,操纵平稳,展开迅速.
4.利用掘进机的泵站做压力,全液压控制,有利于对机器实现自我保护.
5.缩短临时支护时间,降低职工劳动强度,提高掘进效率.
